TECH ZONE: Jak poznat ten správný MagSafe konektor?

Legendární MagSafe konektor má ohromnou výhodu ve svém magnetickém řešení. Jak ale poznat, který je pro váš MacBook ten pravý?

Nejnovější MacBook Pro má USB-C nabíjecí konektor. Spousta lidí na to žehrá a přeje si, aby se vrátil starší MagSafe konektor. Díky němu šlo nabíjet MacBook magnetickým připojením kabelu. Když jste o kabel zakopli, ublížili jste maximálně sobě, ale MacBook zůstal na stole, protože se kabel stihl odpojit.

Vyznáte se v jednotlivých specifikacích MagSafe konektoru? Pokud ne, čtěte dále a třeba budete překvapeni, jak pokročilý kabel Apple před lety uvedl na trh.

Začátky MagSafe se datují od roku 2006

Vůbec první nabíjecí kabel zakončený MagSafe konektorem byl uvedený 10. ledna 2006 na MacWorld Expo v San Franciscu. Společně s ním ukázala americká firma světu nový MacBook Pro, jehož byl součástí.

Výhody tohoto řešení Apple hezky demonstroval ve své reklamě z řady Get A Mac. V ní se potkávají dva chlapíci. Jeden představuje PC a druhý Mac. Prvně jmenovaný sedí na vozíku a stěžuje si, že byl připojený kabelem do napájení, někdo šel kolem a o kabel zakopl. Celý počítač pak letěl na zem a ošklivě si natloukl. Mac je nad věcí a vysvětluje, že právě proto Apple vyvinul MagSafe konektor.

Parametry MagSafe

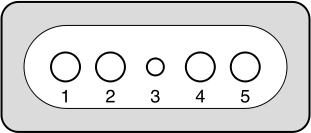

Konektor má 5 pinů. Jak schéma ukazuje, jsou rozmístěny vedle sebe a každý se stará o jinou činnost.

• Prostřední pin (3) zajišťuje kontrolu stavu nabíjení baterie
• Větší piny (2 a 4) obstarávají napětí stejnosměrného proudu až 16,5 V (u 60W zdroje)
• Větší piny (1 a 5) na krajích konektoru slouží k uzemnění

Existují různé druhy podle maximálního dodávaného napětí. Větší MacBooky s větší baterií potřebují zkrátka výkonnější adaptér, který je na druhé straně a je nedílnou součástí MagSafe kabelu. Není tedy od adaptéru odpojitelný.

• 14.5 V pro 45W zdroj dodávaný k MacBooku Air
• 16.5 V pro 60W zdroj dodávaný k MacBooku a 13″ MacBooku Pro
• 18.5 V pro 85W zdroj dodávaný k 15″ a 17″ MacBooku Pro
• 20 V pro 85W zdroj dodávaný k 15″ MacBooku Pro Retina

MagSafe nebo MagSafe 2?

Obyčejní smrtelníci ale rozlišují v zásadě už jen dva druhy konektoru. Je tím starší a první MagSafe a ten s pořadovou číslovkou 2. Neliší se ve schopnostech ani v parametrech, ale jediným rozdílem je jejich konstrukce.

Jak můžete vidět na obrázku, první generace má tvar do L a při připojení k MacBooku je uspořádána podélně s tělem laptopu. Kdežto druhá a novější verze magnetického konektoru vsadila na tvar do písmene T a po zapojení do MacBooku od něj více odstává.

Je také zřejmé, že prostřední z pinů je u „dvojky“ stejně velký jako ostatní. Oba pak obsahují LED diodu, která signalizuje, zda je už MacBook nabitý (svítí zeleně) nebo se stále nabíjí (svítí oranžově).
